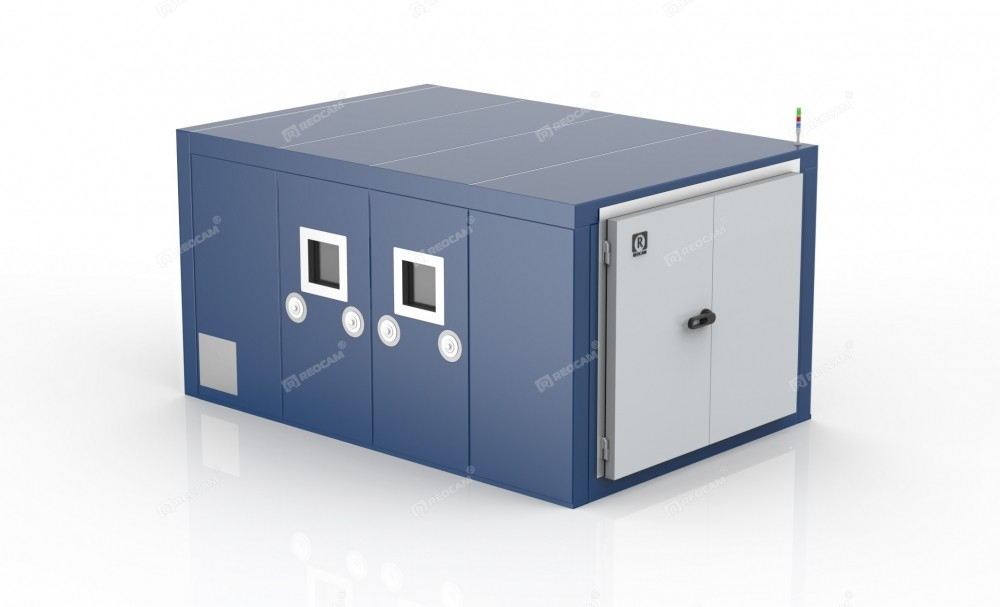

Климатическая камера тепла-влаги REOCAM TH-20000

Характеристики камеры

Конструктивные особенности
объем рабочей камеры, л 20 000
размеры внутреннего объёма (В×Ш×Г), мм 2000х2000х5000
габаритные размеры (В×Ш×Г), мм 2480х2400х6300
  3000
смотровое окно с подсветкой, мм 500х500
рабочий объем сэндвич-панели с покрытием из полимерного материала с теплоизоляцией из вспененного полиуретана толщиной 80 мм.
материал внутренней камеры: нержавеющая сталь
внутреннее освещение наличие
защита от обмерзания окна и двери наличие
порты (технологические отверстия), шт.  1, Ø 100 мм
дверь камеры откатная дверь 2000х2000 мм с плотным прилеганием к полу
пол камеры (опционально) В качестве пола камеры заподлицо с существующим полом помещения заливается стяжка, содержащая систему дренажных труб и ТЭНы для предотвращения конденсата на полу.
Готовый пол покрывается полимерным покрытием на основе эпоксидной смолы.
система увлажнения Парогенераторы собственной разработки.
Система автоматики гарантирует длительную работу системы увлажнения, включая функции поддержания уровня воды, регулирования температуры в парогенераторе, защиты от перегрева и отсутствия подачи воды и т.п.
система поддержания температуры Комплект электронагревателей с развитой поверхностью теплообмена, изготовленных из нержавеющей стали. Системы «температура» и «Влага» независимые друг от друга.
Нормальные условия эксплуатации:
температура окружающего воздуха, °С +20±10
относительная влажность воздуха, % 30-80
атмосферное давление, кПа 84-106
максимальная потребляемая мощность, кВт 15
уровень шума не более, Дб 65
ресурс автономной работы часов-календаря реального времени не менее, час 36
электропитание 380В, 50Гц, 3L+N+PE
вода водопроводная, 2 атм, л/сут 100
слив в канализацию, Ду40 наличие
Система охлаждения
Способ охлаждения Одноступенчатый холодильный агрегат на базе поршневых компрессоров Bitzer
Охлаждение конденсаторов ХМ воздушный с опцией зимнего регулирования (возможно - на воде)
Хладагент Озонобезопасный R134a
регулирование производительности частотно регулируемый привод компрессора в диапазоне 37.5..100%
автоматически регулируемый байпасс хладагента на линию всасывания
внешнее охлаждение блока цилиндров вентилятор обдува
Система нагрева воздуха
поверхность электронагревателей оребренная
материал электронагревателей нержавеющая сталь
тип управления широтно-импульсная модуляция
алгоритм работы нагревателей каскадный ПИД регулятор без перерегулирования
Система поддержания относительной влажности
тип парогенератора котловой
управление нагревателем широтно-импульсная модуляция
управление подачей пара широтно-импульсная модуляция
рабочее давление пара в котле, не менее  0.3 бар
тип осушителя (опционально) змеевиковый, конденсационный
минимальная температура точки росы, не выше, °С минус 10
охладитель в режиме влажности фреоновый, с функцией ограничения температуры точки росы
питание системы увлажнения водопроводная вода
система очистки воды на основе обратноосмотической мембраны
комплект монтажных материалов для подключения к водопроводу на расстоянии не более 20м от камеры наличие



Метрологические характеристики

диапазон воспроизводимых температур, °С ГОСТ Р 53618-2009 от +10 до +85
отклонение достигнутого значения температуры в камере от заданного, °С ±2,0
(максимальное отклонение установившейся в камере температуры от значения, измеренного образцовым датчиком во всем диапазоне воспроизводимых температур)
амплитуда колебаний температуры в установившемся режиме, °С ±1,0
(максимальное отклонение от среднего значения при регулировании температуры, соответствует ошибочно применяемому понятию «точность поддержания температуры во времени»)
градиент температуры, °С ±2
(максимальная разница между самой холодной и самой теплой точкой во внутреннем объеме камеры, измеренная в любой момент времени, соответствует ошибочно применяемому понятию «точность поддержания температуры по объёму»)
диапазон относительной влажности при температурах от 20 до 60 °С (согласно климатограмме), % ГОСТ Р 53616-2009 от 10 до 98
отклонение достигнутого значения относительной влажности в камере от заданного, % ±3
амплитуда колебаний относительной влажности в установившемся режиме, % ±3
Погрешность датчика относительной влажности Госреестр СИ № 62191-15 ±2
дискретность установки влажности, % 1
время выхода на режим не более, ч 2



Устройства защиты

защита по питанию от выпадения и неправильной последовательности фаз
от пониженного и повышенного напряжения питания
защита двигателей регулируемая тепловая защита
защита электрических цепей от короткого замыкания автоматические выключатели, плавкие предохранители
защита компрессоров от высокого и низкого давления (регулируемые реле)
от отсутствия масла (оптоэлектронное реле)
от перегрева обмоток (термостат для работы с PTC датчиками в обмотках)
интеллектуальная защита от превышения расчётного тока: в зависимости от соотношения давлений должно выдаваться предупреждение при выходе потребляемого тока за заданные пределы
защита от перегрева рабочего объёма отдельный термостат, выполняющий отключение питания электронагревателей при перегреве
защита электронагревателей быстродействующие предохранители
защита парогенератора от отсутствия воды
от перегрева нагревательного элемента
от превышения давления



Система управления

контроллер свободно программируемый контроллер
быстродействие контроллера цикл выполнения программы 20..30 мс
процессор  Freescale iMX27
частота процессора 400мГц
операционная система Linux 2.6.29
панель управления камерой цветной сенсорный дисплей, кнопка аварийной остановки
разрешение дисплея 800х480
диагональ дисплея, дюйм 7
cохранение данных на USB-флеш накопитель да, может быть перенесена на компьютер для обработки и распечатки протокола испытаний
доступ к архивам непосредственно с накопителя, FTP протокол
интерфейсы Wi-fi, Ethernet, протокол ModBUS-TCP
возможность удалённого доступа и диагностики через интернет (через Wi-Fi по технологии WISP, Ethernet или USB точку доступа) без использования компьютера наличие
Режим простого доступа к заданию параметров наличие
Программный режим наличие
Ёмкость программы, шагов 999
Ёмкость программы, циклов 999
Поддержка вложенных циклов наличие
графическое отображение заданной программы наличие
Возможность работы по датчику температуры на образце наличие
Включение оборудования по программе,  опция
2 канала
функция перезапуска режима испытаний после сбоя питания, если отклонение контролируемых параметров не превысило допустимых значений наличие
функция отложенного старта: оператор указывает время, к которому камера должна включиться, выполнить установленную программу и выключиться наличие
возможность удалённого доступа к системе управления камерой из локальной сети с устройств под управлением Windows/Android с полным дублированием всех функций панели управления наличие
архивирование возможность хранения всех испытаний в памяти пк
диагностика диагностика всех технологических систем камеры: отображение давлений, температур, скоростей изменения параметров, наработки, выходных значений регуляторов, расчётных параметров холодильной машины.
мнемосхемы  отображение технологических систем и рабочих параметров
уровни доступа 4 уровня доступа к возможностям: оператор, наладчик, руководитель, сервисный инженер.
регистрация внешних аналоговых и цифровых сигналов от дополнительных датчиков и использование их в качестве управляющих наличие
сообщения о неисправностях журнал событий, выдача рекомендаций оператору

* При использовании в небольших помещениях обеспечить приточно-вытяжную вентиляцию

Система холодоснабжения

Одноступенчатая холодильная установка на базе поршневых компрессоров Bitzer (Германия) или аналогичных с использованием озонобезопасного фреона R134а.

Инновационная технология регулирования производительности холодильного агрегата позволяет добиться плавного регулирования в широком температурном диапазоне, что позволяет не только снизить нагрузку на холодильный агрегат, но и в большинстве режимов воздержаться от использования ТЭНов для компенсации избыточной холодопроизводительности. Таким образом, камеры НПФ «РЕОМ» являются одними из наиболее энергетически эффективных и экономичных и допускают длительную работу (более 25 дней) без перерывов.

Охлаждение конденсаторов – воздушное, при использовании в небольших помещениях требуется приточно-вытяжная вентиляция, или монтаж конденсатора на наружной стене здания. Возможно изготовление с водяным охлаждением.



Система поддержания относительной влажности

Камеры REOCAM серии ТH снабжаются оригинальными системами поддержания влажности воздуха, разработанными в НПФ «РЕОМ» и позволяющими поддерживать влажность с высокой точностью в течение длительного времени (диапазон возможных режимов относительной влажности представлен на диаграмме).

Для увлажнения воздуха используется парогенератор котлового типа, в котором острый пар находится под избыточным давлением.

Для осушения воздуха используется змеевиковый осушитель с температурой ниже точки росы.



Система управления

Интерфейс управления процессом испытаний позволяет реализовать работу на фиксированных значениях температуры или по программе, с автоматическим изменением заданных значений по времени. Емкость программы: 999 шагов. Имеется возможность зацикливания произвольных наборов шагов (до 999 циклов). Опционально возможно включение испытываемого оборудования по программе и работа по датчику на образце.

Протокол испытаний сохраняется на USB накопитель.

Камера имеет функцию перезапуска режима испытаний после сбоя питания, если отклонение контролируемых параметров не превысило допустимых значений.

Функция отложенного старта: оператор указывает время, к которому камера должна включиться, выполнить установленную программу и выключиться.

При изготовлении системы управления камеры применяются элементы электротехники и автоматики ведущих мировых производителей.

Программное обеспечение

Стандартное ПО:

В стоимость входит программное обеспечение (ПО) для отображения данных и управления камерой с любого компьютера или мобильного устройства, подключенного к камере по WiFi или Ethernet. Имеется возможность скачать архивы протоколов испытаний в формате *.xls для обработки и распечатки данных.

Расширенное ПО №1 (Опция UP1):

SCADA система, настроенная для записи протокола испытаний на ПК с возможностью просмотра, печати и экспорта в формат *.xls, просмотра текущих значений параметров, журнала аварий. В ПО имеются удобные функции для вывода на экран, распечатки и экспорта графиков.

Расширенное ПО №2 (Опция UP2):

Программное обеспечение REOSOFT® v.1.3 для управления одной или сетью климатических камер. ПО включает в себя как базовые функции просмотра, печати и экспорта данных, так и расширенные функции:

  • Архивирование: возможность хранения всех испытаний в памяти ПК
  • Диагностика работы технологических систем камеры
  • Отображение мнемосхемы технологических систем и рабочих параметров
  • Регистрация внешних аналоговых и цифровых сигналов от дополнительных датчиков и использование их в качестве управляющих
  • Сообщения о неисправностях, сбоях и методике их устранения, контекстная подсказка оператору
  • Возможность создания, сохранения, изменения и загрузки в контроллер программы испытаний

Аттестация и документация

Аттестация

По завершении пусконаладочных испытаний климатическая камера может пройти первичную метрологическую аттестацию по ГОСТ Р 8.568-97 или аттестацию по ГОСТ РВ 0008-002 для оборудования применяемого при оценке соответствия оборонной продукции, стоимость аттестации уточняется в зависимости от программы испытаний.

Предоставляемая документация:

  • Паспорт
  • Руководство по эксплуатации
  • Комплект схем
  • Спецификации к схемам

Камеры REOCAM выгодно отличаются от аналогичных изделий других производителей за счет применения современных материалов, технологий и технических средств. Мы используем только те решения, которые прошли опытную проверку на нашем производстве и подтвердили свою работоспособность и эксплуатационную надёжность.

Система управления качеством нашей организации направлена на удовлетворение всех потребностей Заказчика, поэтому мы предлагаем Вам более подробно описать Вашу задачу по проведению испытаний, чтобы мы смогли разработать изделие, полностью соответствующее требованиям.

Камеры производятся в соответствии с техническими условиями РАЯЛ.441271.001 ТУ
