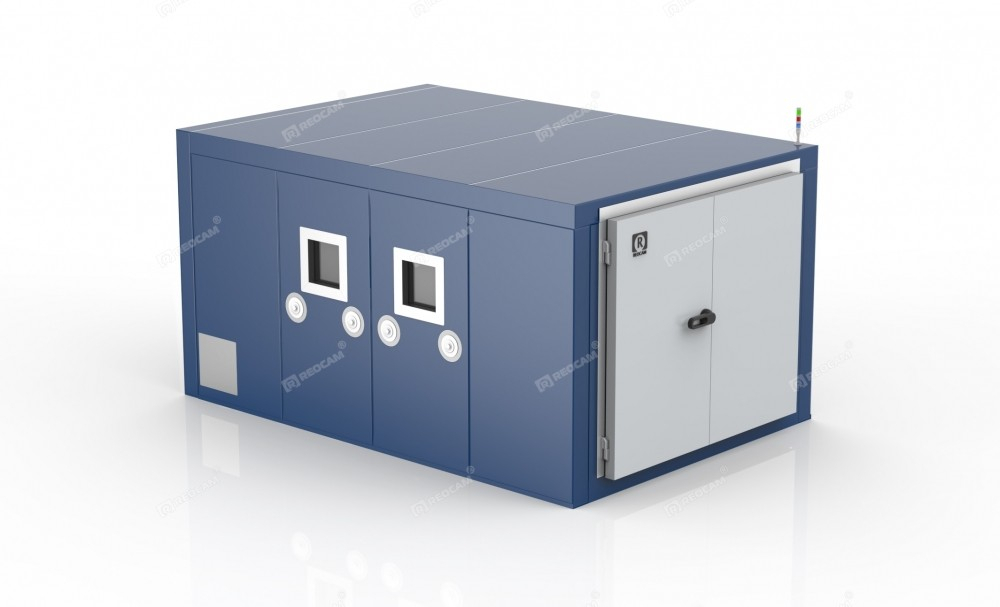

Климатическая камера тепла-влаги REOCAM TH-30000

Конструктивные особенности

объем рабочей камеры, л 30 000
смотровое окно с подсветкой, мм 250х250
внешние материалы стальной несущий каркас из конструкционной стали с покрытием
рабочий объем сэндвич-панели с покрытием из полимерного материала с теплоизоляцией из вспененного полиуретана толщиной 80 мм
дверь камеры откатная дверь с плотным прилеганием к полу
пол камеры в качестве пола камеры заподлицо с существующим полом помещения заливается стяжка, содержащая систему дренажных труб и ТЭНы для предотвращения конденсата на полу.
Готовый пол покрывается полимерным покрытием на основе эпоксидной смолы
система циркуляции воздуха на базе осевых вентиляторов, расположенных в боковой стенке рабочего объема
система увлажнения парогенераторы иностранного производства одного из ведущих мировых производителей.
Система автоматики гарантирует длительную работу системы увлажнения, включая функции поддержания уровня воды, регулирования температуры в парогенераторе, защиты от перегрева и отсутствия подачи воды и т.п.
система поддержания температуры комплект электронагревателей с развитой поверхностью теплообмена, изготовленных из нержавеющей стали

система просушки.

система создания избыточного давления

вентилятор и канальный нагреватель для подачи сухого воздуха. Шлюзы для выпуска влажного воздуха с электроприводом
условия эксплуатации камер*, °С от +5 до +30
максимальная потребляемая мощность, кВт 20
электропитание 380В, 50Гц, 3L+N+PE
вода водопроводная, 2 атм, л/сут 100
сжатый воздух, 5..6 атм, л/мин 25
слив в канализацию, Ду40 наличие

Резервирование

Технологические системы, с помощью которых осуществляется поддержание необходимых параметров температуры и влажности построены с необходимым резервированием, что позволяет в случае отказа части оборудования продолжить работу с незначительным ухудшением динамических характеристик и равномерности распределения параметров по объему камеры

Устройства защиты

Защита от неправильной последовательности фаз, перегрева электродвигателей всех элементов холодильного агрегата, перегрева рабочего объема (отдельный термостат, выполняющий отключение питания электронагревателей), защиту компрессоров по давлению и температуре обмоток

Система управления

Система строится базе микропроцессорного свободно-программируемого контроллера, с использованием комплектующих ведущих мировых производителей. Система автоматики включает защиты от неправильной последовательности фаз, перегрева электродвигателей всех элементов холодильного агрегата, перегрева рабочего объема, защиту компрессоров по давлению и температуре обмоток

Интерфейсы

Ethernet, протокол ModBUS-TCP, IEEE 802.11 WiFi 2,4 ГГц

Предоставляется бесплатное программное обеспечение для записи протокола испытаний на ПК с возможностью просмотра, печати и экспорта в формат *.xls.

Панель управления камерой

Графический дисплей с мембранной клавиатурой для ввода значений

* При использовании в небольших помещениях обеспечить приточно-вытяжную вентиляцию

Система измерения

Датчик температуры

Датчики температуры ТСП100, класс точности B. Измерительный преобразователь относительной влажности на основе сорбционно-емкостного метода измерения.

Компоновка камеры

Аттестация

По завершении пусконаладочных испытаний климатическая камера может пройти первичную метрологическую аттестацию по ГОСТ Р 8.568-97 или аттестацию по ГОСТ РВ 0008-002-2013 для  оборудования применяемого при оценке соответствия оборонной продукции, стоимость аттестации уточняется в зависимости от программы испытаний.

Метрологические характеристики камеры Соответствие стандарту Значения
диапазон воспроизводимых температур, °С ГОСТ Р 53618-2009 от +25 до +55
максимальное отклонение температуры в рабочем объеме камеры от заданного значения, °С ±2,0
диапазон относительной влажности, % от 75 до 98
максимальное отклонение влажности в рабочем объеме камеры от заданного значения, °С ±3,0

Предоставляемая документация

  • Паспорт
  • Руководство по эксплуатации
  • Комплект схем
  • Спецификации к схемам

Камеры REOCAM выгодно отличаются от аналогичных изделий других производителей за счет применения современных материалов, технологий и технических средств. Мы используем только те решения, которые прошли опытную проверку на нашем производстве и подтвердили свою работоспособность и эксплуатационную надежность.

Система управления качеством нашей организации направлена на удовлетворение всех потребностей Заказчика, поэтому мы предлагаем Вам более подробно описать Вашу задачу по проведению испытаний, чтобы мы смогли разработать изделие, полностью соответствующее требованиям.

Цена камеры

Цена камеры REOCAM TH-30k:
Условия оплаты: 60% предоплата
Условия поставки: EXW (самовывоз)
Аттестация: в стоимость не включена
Гарантия:  1 год
Срок изготовления камеры: 3 месяца*

Также у нас есть возможность предложить прочие дополнительные опции:

Опция Eh1: Расширенный диапазон влажности №1
Опция Eh2: Расширенный диапазон влажности №2
Дополнительный порт Ø 100 мм
Дополнительный нестандартный порт
Закатной стеллаж из нержавеющей стали
Откатная дверь
Датчик температуры на образце
Опция UP1: Расширенное ПО вар. №1
Опция UP2: Расширенное ПО вар. №2

*Указанный срок является ориентировочным. Срок изготовления зависит от текущей загруженности производства и объема заказа. Уточняется на момент заключения договора.
