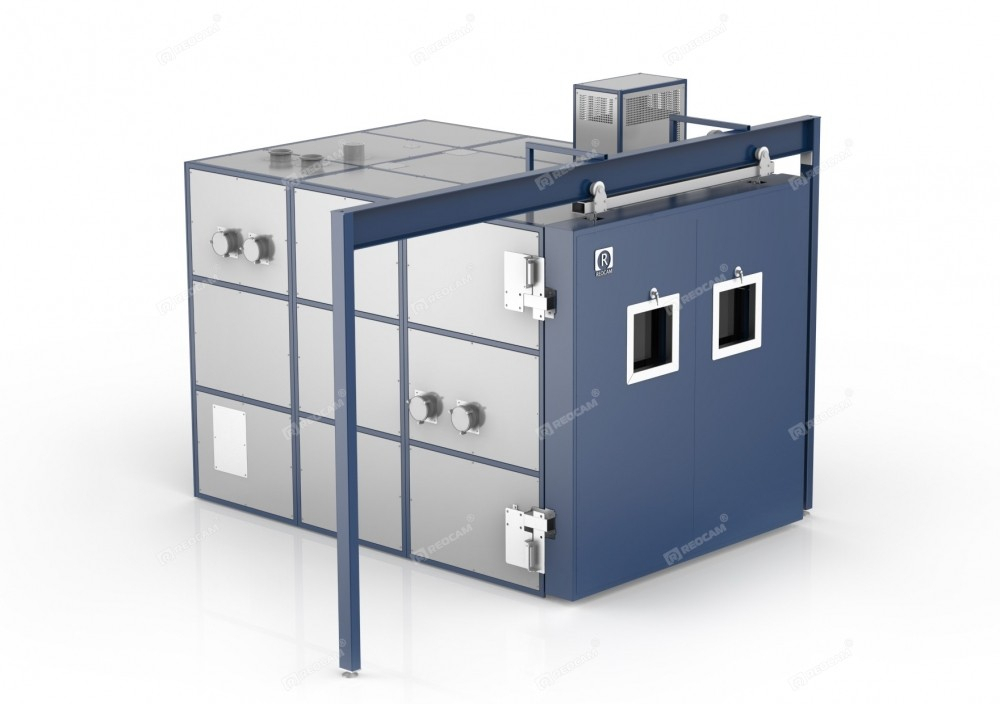

Климатическая камера тепла-влаги REOCAM TH-8000

Характеристики камеры

Конструктивные особенности
объем рабочей камеры, л 8000
размеры внутреннего объема (В×Ш×Г), мм 2000×2000×2000
габаритные размеры (В×Ш×Г), мм 2400×2300×3000*
масса камеры, кг 1500
максимальная потребляемая мощность, кВт 18
электропитание 380В, 50Гц, 3L+N+PE
внешние материалы стальной усиленный каркас
теплоизоляция вспененный полиуретан
внутренние материалы нержавеющая сталь
исполнение стационарное
дверь рабочего объема распашная
смотровое окно, мм 500х500
освещение  светодиодные светильники
защита от обмерзания двери и смотрового окна наличие
порты (технологические отверстия), шт. 1, Ø 100 мм
условия эксплуатации камер*, °С от +5 до +30
Устройства защиты
защита от неправильной последовательности фаз, перегрева электродвигателей всех элементов холодильного агрегата, перегрева рабочего объема (отдельный термостат, выполняющий отключение питания электронагревателей), защиту компрессоров по давлению и температуре обмоток наличие
Система управления
база свободно программируемый контроллер с высокоточными измерительными каналами
панель управления камерой цветной сенсорный дисплей, кнопка аварийной остановки
cохранение данных на USB-флеш носитель да, может быть перенесена на компьютер для обработки и распечатки протокола испытаний
интерфейсы Ethernet, протокол ModBUS-TCP,
 IEEE 802.11 WiFi 2,4 ГГц
Система измерения
датчик температуры ТСП100, класс точности А
измерительный преобразователь относительной влажности Rotronic AG, Швейцария или аналогичный, сорбционно-емкостного типа

* Размеры могут незначительно отличаться от указанных вследствие технологических ограничений

** При использовании в небольших помещениях обеспечить приточно-вытяжную вентиляцию

Метрологические характеристики

диапазон воспроизводимых температур, °С ГОСТ Р 53618-2009 от +10 до + 80
отклонение достигнутого значения температуры в камере от заданного, °С ±2
амплитуда колебаний температуры в установившемся режиме, °С 1
градиент температуры, °С 4 (±2)
класс точности датчика температуры Госреестр СИ № 61352-15 А
предельные значения относительной влажности при температурах от 20 до 60 °С, % ГОСТ Р 53616-2009 от 10 до 98
отклонение достигнутого значения относительной влажности в камере от заданного, % ±3
амплитуда колебаний относительной влажности в установившемся режиме, % 3
погрешность датчика относительной влажности, % Госреестр СИ № 62191-15 ±2
средняя скорость изменения температуры: не нормируется

Система холодоснабжения (для работы ниже температуры окружающей среды)

Холодильный агрегат на базе герметичного поршневого компрессора Tecumseh® (Франция) с использованием озонобезопасного фреона R134A.

Охлаждение конденсаторов – воздушное, при использовании в небольших помещениях требуется приточно-вытяжная вентиляция. Возможно изготовление с водяным охлаждением.

Система поддержания относительной влажности (для камер серии TH)

Камеры REOCAM серии ТСH снабжаются оригинальными системами поддержания влажности воздуха, разработанными в НПФ «РЕОМ» и позволяющими поддерживать влажность с высокой точностью в течение длительного времени (диапазон возможных режимов относительной влажности представлен на диаграмме).

Для увлажнения воздуха используется парогенератор котлового типа в котором острый пар находится под избыточным давлением.

Для осушения воздуха используется змеевиковый осушитель с температурой ниже точки росы.

Для поддержания температуры в режимах с контролируемой влажностью используется одноступенчатая холодильная машина на базе герметичного компрессора с применением фреона R134a.

Система управления

Интерфейс управления процессом испытаний позволяет реализовать работу на фиксированных значениях температуры или по программе, с автоматическим изменением заданных значений по времени. Емкость программы: 999 шагов. Имеется возможность зацикливания произвольных наборов шагов (до 999 циклов). Опционально возможно включение испытываемого оборудования по программе и работа по датчику на образце.

Протокол испытаний сохраняется на USB накопитель.

Камера имеет функцию перезапуска режима испытаний после сбоя питания, если отклонение контролируемых параметров не превысило допустимых значений.

Функция отложенного старта: оператор указывает время, к которому камера должна включиться, выполнить установленную программу и выключиться.

При изготовлении системы управления камеры применяются элементы электротехники и автоматики ведущих мировых производителей.

Программное обеспечение

Стандартное ПО:

В стоимость входит программное обеспечение (ПО) для отображения данных и управления камерой с любого компьютера или мобильного устройства, подключенного к камере по WiFi или Ethernet. Имеется возможность скачать архивы протоколов испытаний в формате *.xls для обработки и распечатки данных.

Расширенное ПО №1 (Опция UP1):

SCADA система, настроенная для записи протокола испытаний на ПК с возможностью просмотра, печати и экспорта в формат *.xls, просмотра текущих значений параметров, журнала аварий. В ПО имеются удобные функции для вывода на экран, распечатки и экспорта графиков.

Расширенное ПО №2 (Опция UP2):

Программное обеспечение REOSOFT® v.1.3 для управления одной или сетью климатических камер. ПО включает в себя как базовые функции просмотра, печати и экспорта данных, так и расширенные функции:

  • Архивирование: возможность хранения всех испытаний в памяти ПК
  • Диагностика работы технологических систем камеры
  • Отображение мнемосхемы технологических систем и рабочих параметров
  • Регистрация внешних аналоговых и цифровых сигналов от дополнительных датчиков и использование их в качестве управляющих
  • Сообщения о неисправностях, сбоях и методике их устранения, контекстная подсказка оператору
  • Возможность создания, сохранения, изменения и загрузки в контроллер программы испытаний

Аттестация и документация

Аттестация

По завершении пусконаладочных испытаний климатическая камера может пройти первичную метрологическую аттестацию по ГОСТ Р 8.568-97 или аттестацию по ГОСТ РВ 0008-002-2013 для  оборудования применяемого при оценке соответствия оборонной продукции, стоимость аттестации уточняется в зависимости от программы испытаний.

Предоставляемая документация:

  • Паспорт
  • Руководство по эксплуатации
  • Комплект схем
  • Спецификации к схемам
  • Диск с программным обеспечением

Камеры REOCAM выгодно отличаются от аналогичных изделий других производителей за счет применения современных материалов, технологий и технических средств. Мы используем только те решения, которые прошли опытную проверку на нашем производстве и подтвердили свою работоспособность и эксплуатационную надежность.

Система управления качеством нашей организации направлена на удовлетворение всех потребностей Заказчика, поэтому мы предлагаем Вам более подробно описать Вашу задачу по проведению испытаний, чтобы мы смогли разработать изделие, полностью соответствующее требованиям.

Условия оплаты: 60% предоплата
Условия поставки: EXW (самовывоз)
Аттестация: в стоимость не включена
Гарантия:  1 год
Срок изготовления камеры: 3 месяца*
