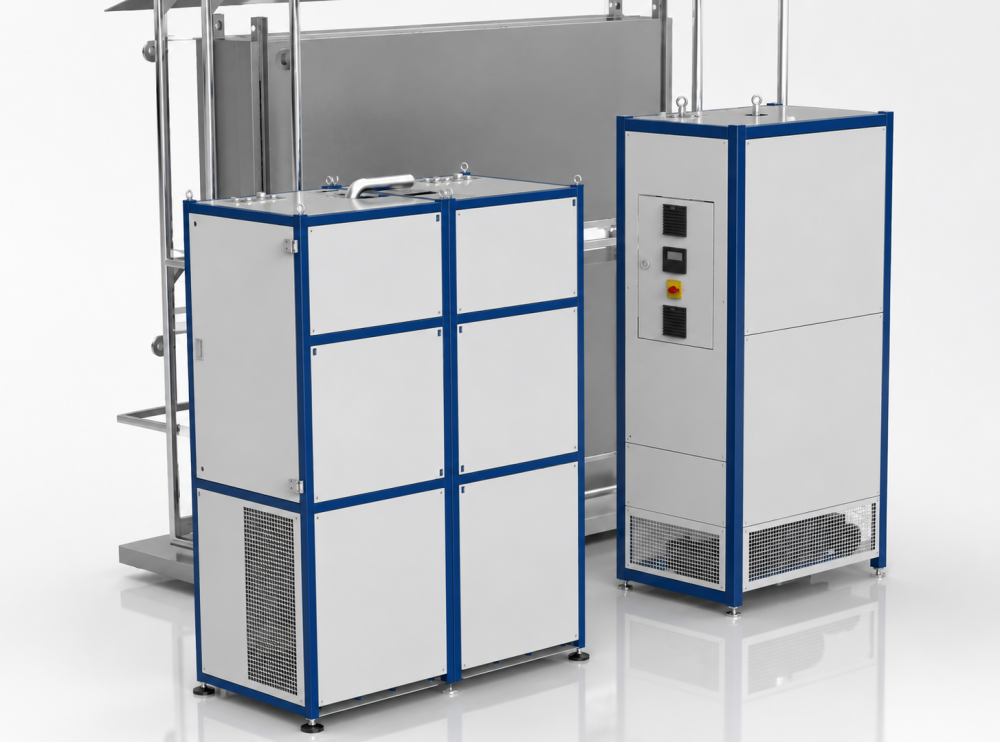

Водоохлаждающая холодильная машина REOCAM CHILLER-60-R





Водоохлаждающая холодильная машина применяется для поддержания требуемой температуры путем подачи теплоносителя (воды) с заданной температурой. Имеется возможность изменять заданное значение температуры.

Чиллер собран на базе высокотехнологичного оборудования от ведущих производителей холодильной техники. В установке осуществлен принцип двух ступенчатого регулирования производительности, что позволяет варьировать выдаваемую мощность от 5 до 60 кВт.

Характеристики камеры

Конструктивные особенности гидромодуль

объем буферной емкости, л

600

габаритные размеры, гидромодуль (В×Ш×Г), мм

2500×1200×800

масса гидромодуля*, кг

450

масса гидромодуля, заполненного водой, кг

1050

Габаритные размеры, чиллер (ВхШхГ),мм

2300х800х800

Масса чиллера*, кг

450

максимальная потребляемая мощность гидромодуль, кВт

5

Максимальная потребляемая мощность, кВт

25

электропитание

380В, 50Гц, 3L+N+PE

внешние материалы

стальной каркас

регулируемые опоры

наличие

условия эксплуатации*, °С

от +5 до +40

Устройства защиты

защита от неправильной последовательности фаз, перегрева электродвигателей всех элементов холодильного агрегата и гидромодуля, защита компрессоров по низкому давлению, защита системы от высокого давления, защита от замораживания воды, защита от сухого хода насосов

наличие

Система управления

база

свободно программируемый контроллер с высокоточными измерительными каналами

* Масса гидромодуля с учетом резервирования насосов (без резервирования 415 кг)

* Масса одной стойки чиллера

* При использовании в небольших помещениях обеспечить приточно-вытяжную вентиляцию

Полное описание

Водоохлаждающая холодильная машина REOCAM Chiller-60-R – это агрегатированная холодильная машина, состоящая из четырех отдельно стоящих модулей:

  • гидромодуль с пультом управления
  • чиллер основной
  • чиллер резервный
  • воздушные конденсаторы

Водоохлаждающая холодильная машина применяется для поддержания требуемой температуры путем подачи теплоносителя (воды) с заданной температурой. Имеется возможность изменять заданное значение температуры.

Чиллер собран на базе высокотехнологичного оборудования от ведущих производителей холодильной техники. В установке осуществлен принцип двух ступенчатого регулирования производительности, что позволяет варьировать выдаваемую мощность от 5 до 60 кВт.

По желанию заказчика возможно осуществление 100% резервирования холодильной машины.

Отвод от газа приобретенной теплоты осуществляется воздушными конденсаторами.

Изделие, по желанию заказчика, может комплектоваться либо меднооребренными, либо микроканальными конденсаторами.

Микроканальный конденсатор — позволяет уменьшить массогабаритные показатели выносного конденсатора, сократить количество необходимого фреона в 4 раза , уменьшить потребление электроэнергии (сравнение при ежедневной работе в течение года по 8ч/день обычный конденсатор  потребляет 16 552 кВт, а микроканальный конденсатор потребляет 8 967 кВт) без потерь производительности.

микроканальные конденсаторы



Рабочим веществом в чиллере является фреон R410a.

Преимущества используемого газа:

  • отсутствие температурного скольжения и в связи с этим стабильность поддержания требуемых величин перегрева и переохлаждения, возможность дозаправки холодильного контура при утечках;
  • высокие показатели удельной холодопроизводительности и эффективности теплопередачи и, следовательно, необходимость меньшего количества компрессоров для обеспечения заданной мощности агрегата, что обеспечивает уменьшение его габаритных размеров и стоимости;
  • не токсичен при концентрации 400 мг/кг
  • пожаробезопасный

Гидромодуль

Гидромодуль собран на базе циркуляционных насосов Calpeda с использованием инженерной сантехники от итальянских производителей.

По желанию заказчика возможно осуществление 100% резервирования насосов.

Насосы Calpeda это многоступенчатые насосы с производительностью от 5 до 13 м3/час и напором от 14 до 32 м. Такой функционал насосов позволяет располагать гидромодуль на расстоянии от чиллеров.

В гидромодуле установлена система фильтрации водопроводной воды на основе обратного осмоса с насосом. Система автономна и предназначена для производства деминерализованной воды. Данная вода применяется в установке с целью увеличения срока эксплуатации элементов контактирующих с водяной средой и минимизации возможности возникновения грязевых заторов трубопровода. Ресурс фильтра до замены картриджей зависит от интенсивности эксплуатации и составляет примерно 3 года (10000л.).

 Технология очистки основана на процессе диффузии, который непрерывно происходит в клетках живых организмов и называется осмосом. Обратноосмотический процесс в системах очистки воды основан на прохождении молекул воды через полупроницаемую синтетическую мембрану, при котором удаляется абсолютное большинство загрязнений (до 99,9 %)

Пульт управления

Пульт управления — состоит из монтажной панели, установленной внутри электрического шкафа. Шкаф оснащен вентиляторами с фильтрующей вставкой для принудительного обдува воздухом и удаления теплоты от элементов электрической платы, также шкаф в закрытом состоянии полностью герметичен от влаги.

Система защиты

Система защиты оборудования разработана и протестирована на опытных образцах таким образом, что охватывает все технологические элементы изделия.

Основные защиты от возможных аварийных ситуаций:

  • мотор-автоматы — защита электродвигателей насосов и компрессоров от повышенного электрического тока
  • керамические и стеклянные плавкие вставки — защита цепей от короткого замыкания
  • реле контроля фаз — защита от скачков напряжения и неправильной последовательности чередования фаз
  • реле высокого давления — защита холодильного контура от повышенных давлений
  • реле низкого давления — защита компрессора от работы вне диапазона допустимых значений
  • реле температуры — защита от замерзания теплоносителя в трубопроводе и теплообменнике
  • реле протока — защита от замерзания теплоносителя в холодильном контуре/от перегрева теплоносителя в контуре потребителя, защита от сухого хода
  • реле протечки — защита от затопления
  • регулятор уровня масла — защита компрессора от отсутствия смазки
  • защита от частого пуска компрессоров

В изделии предусмотрена выносная свето-звуковая колонна, предназначенная для оповещения пользователя об аварийных ситуациях.

Программное обеспечение

Стандартное ПО:

В стоимость входит программное обеспечение (ПО) для отображения данных и управления изделием.

Расширенное ПО №1 (Опция UP1):

SCADA система, настроенная для записи протокола испытаний на ПК с возможностью просмотра, печати и экспорта в формат *.xls, просмотра текущих значений параметров, журнала аварий. В ПО имеются удобные функции для вывода на экран, распечатки и экспорта графиков.

Предоставляемая документация:

  • Паспорт
  • Руководство по эксплуатации
  • Комплект схем
  • Спецификации к схемам

Водоохлаждающие машины REOCAM-Chiller выгодно отличаются от аналогичных изделий других производителей за счет применения современных материалов, технологий и технических средств. Мы используем только те решения, которые прошли опытную проверку на нашем производстве и подтвердили свою работоспособность и эксплуатационную надежность.

Система управления качеством нашей организации направлена на удовлетворение всех потребностей Заказчика, поэтому мы предлагаем Вам более подробно описать Вашу задачу, чтобы мы смогли разработать изделие, полностью соответствующее Вашим требованиям.

Дополнительные опции

Опция R*

Опция R1

Опция R2

Опция R3

Опция микроканальный конденсатор

Опция UP1: Расширенное ПО

Обучение персонала

** Опция R – резервирование. Резервирование может осуществляться, по согласованию, в следующих исполнениях:

  • R1 - резервирование насосов
  • R2 - резервирование холодильной машины
  • R3 - совместное резервирование
