Испытательная камера REOCAM TC-Ct для проверки бетонов на морозостойкость
НПФ «РЕОМ» разработала испытательную камеру REOCAM TC-Ct, предназначенную для проведения испытаний бетонов на морозостойкость в соответствии с требованиями ГОСТ 10060-2012. Оборудование обеспечивает полный цикл испытаний и рассчитано на работу в условиях интенсивных нагрузок.
Конструкция и рабочий объём

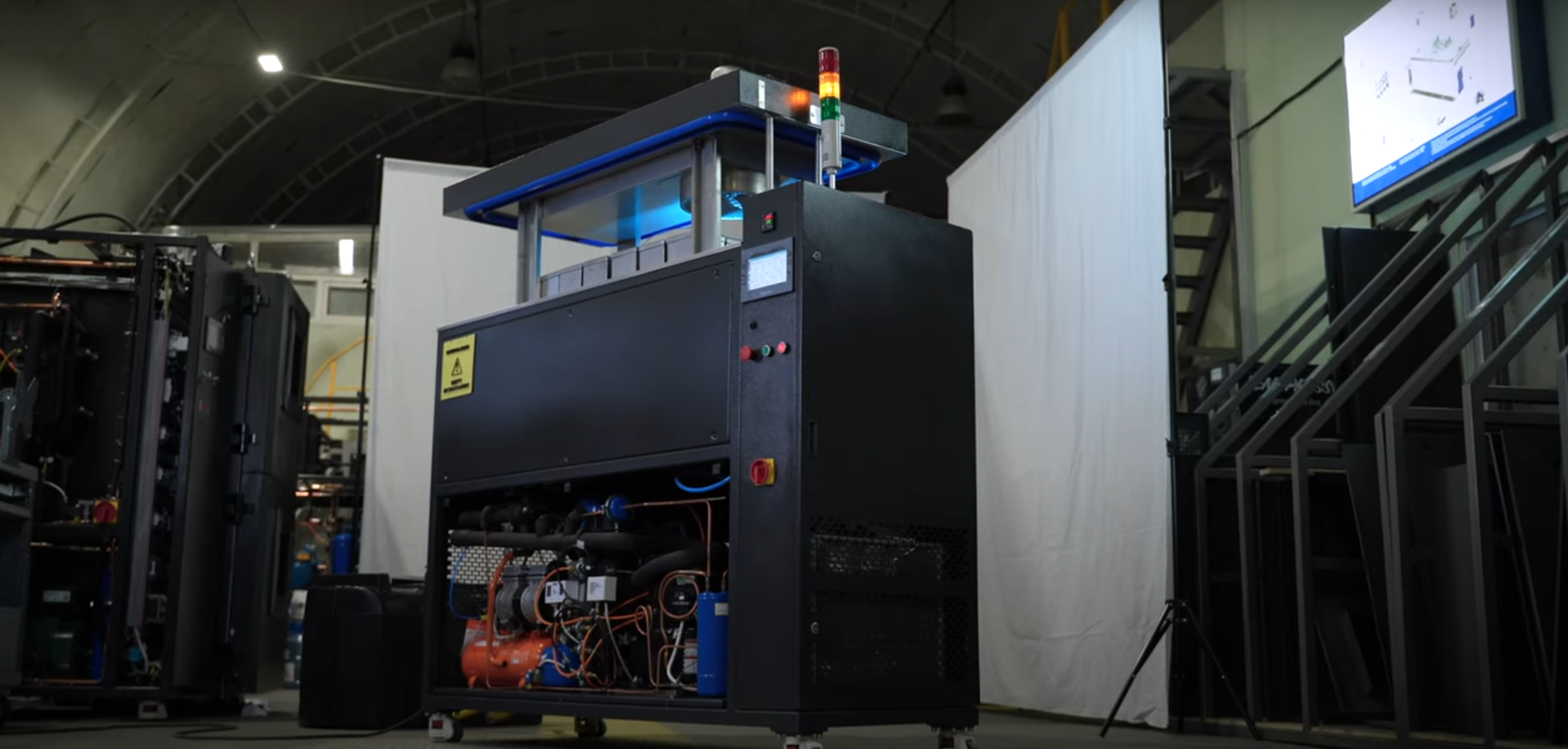

Камера представляет собой теплоизолированную ванну (рабочий объём) из коррозионно-стойкой нержавеющей стали AISI 316, устойчива к воздействию влаги и химических реагентов. Корпус установлен на сварной рамной конструкции, что гарантирует необходимую жёсткость и позволяет выдерживать повышенные нагрузки. Внешние поверхности окрашены порошковой краской по стандарту RAL 7021 с покрытием «шагрень».
Оборудование мобильное: камера оснащена колесными опорами с возможностью выравнивания по уровню, что облегчает её перемещение и установку. Под рабочим объёмом расположен агрегатный отсек, включающий холодильный, гидравлический и пневматический модули, закрытые защитными панелями.
Холодильный и гидравлический модули
Холодильный модуль построен на базе герметичных поршневых компрессоров с воздушным конденсатором. Для достижения отрицательных температур используются высокопроизводительный осевой вентилятор и медно-алюминиевый теплообменник. Нагрев технологической жидкости и воздуха обеспечивается трубчатыми электронагревателями из нержавеющей стали AISI 316 или титана.
Гидравлический модуль включает циркуляционный насос с магнитной муфтой, расходный бак объёмом 200 литров и комплект шлангов длиной до 5 метров. Система осечных клапанов автоматизирует процессы насыщения образцов раствором, дренажа и оттайки.
Удобство работы с образцами

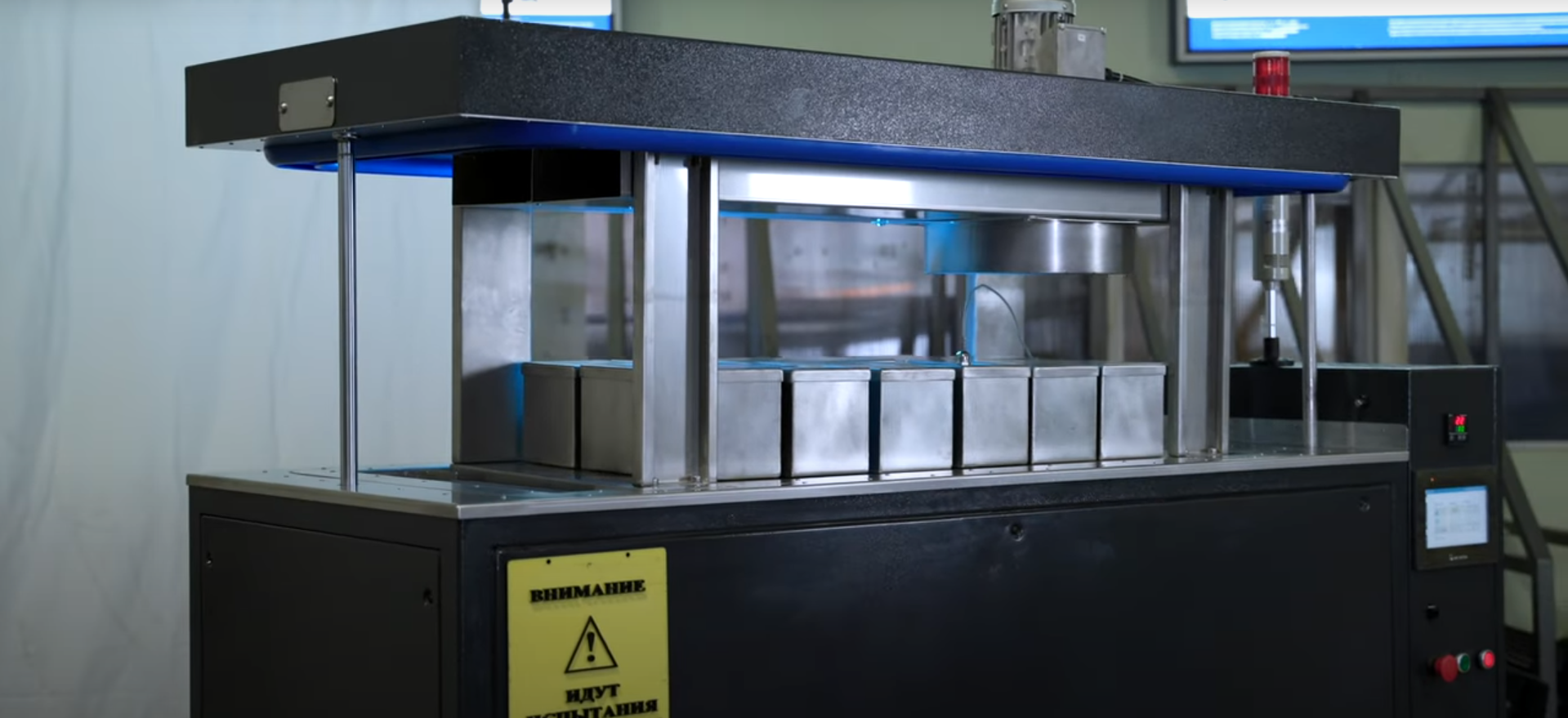

Для удобства эксплуатации камера оснащена системой автоматического подъёма двери на базе безмасляного воздушного компрессора. К двери жёстко привязана полка, рассчитанная на размещение до 18 образцов. Каждый образец помещается в индивидуальный нержавеющий контейнер с крышкой, в которую встроен датчик контроля температуры.
Управление и мониторинг
Камера оснащена сенсорной операторской панелью с диагональю 7 дюймов. На панели предустановлены программы для проведения как базовых, так и ускоренных методов испытаний. Пользователь может отслеживать состояние камеры, просматривать графики в записи и мнемосхему холодильной машины.
Для безопасности используется светозвуковая сигнальная колонна: зелёный сигнал означает рабочий режим, жёлтый — режим ожидания, красный — аварийную ситуацию.
Безопасность и удалённое управление
Все основные узлы и агрегаты имеют двухфакторную систему защиты: механическую и программную. Это позволяет эксплуатировать камеру в автоматическом режиме без постоянного присутствия оператора. При необходимости камера может быть подключена к системе удалённого доступа через приложение VSI Viewer по Wi-Fi, что даёт возможность управлять испытаниями с компьютера или смартфона.
Испытательная камера REOCAM TC-Ct сочетает в себе надёжность конструкции, высокую степень автоматизации и удобство эксплуатации, обеспечивая соответствие современным стандартам испытаний строительных материалов.
