Климатические испытания микроэлектроники: какие воздействия обязательны перед серийным производством
Современная микроэлектроника используется практически во всех отраслях промышленности — от бытовой техники и телекоммуникационного оборудования до авиации, медицины, автомобилестроения и космической отрасли. При этом надежность электронных компонентов напрямую зависит не только от качества производства, но и от способности сохранять работоспособность при воздействии различных климатических факторов.
Именно поэтому перед запуском изделия в серийное производство проводят комплекс климатических испытаний. Они позволяют выявить скрытые дефекты конструкции, оценить ресурс изделия и подтвердить его соответствие требованиям ГОСТ, отраслевых стандартов и технического задания.
Зачем проводить климатические испытания микроэлектроники
Даже незначительные изменения температуры или влажности могут существенно повлиять на работу электронных устройств.
При эксплуатации возникают процессы, которые невозможно полностью оценить только расчетами:
- тепловое расширение различных материалов;
- образование конденсата;
- нарушение герметичности корпусов;
- деградация защитных покрытий;
- появление микротрещин в пайке;
- изменение электрических характеристик компонентов.
Климатические испытания позволяют выявить подобные проблемы еще на этапе разработки или опытного производства, когда их устранение обходится значительно дешевле, чем после выпуска серийной продукции.
Основные виды климатических испытаний
В зависимости от назначения изделия программа испытаний может включать сразу несколько видов климатических воздействий.
Испытания на воздействие повышенной температуры
Высокая температура ускоряет процессы старения материалов, влияет на характеристики электронных компонентов и может привести к перегреву отдельных узлов.
Во время испытаний оцениваются:
- стабильность электрических параметров;
- работа микросхем при максимальных температурах;
- эффективность охлаждения;
- надежность пайки и соединений;
- отсутствие деформации корпусов.

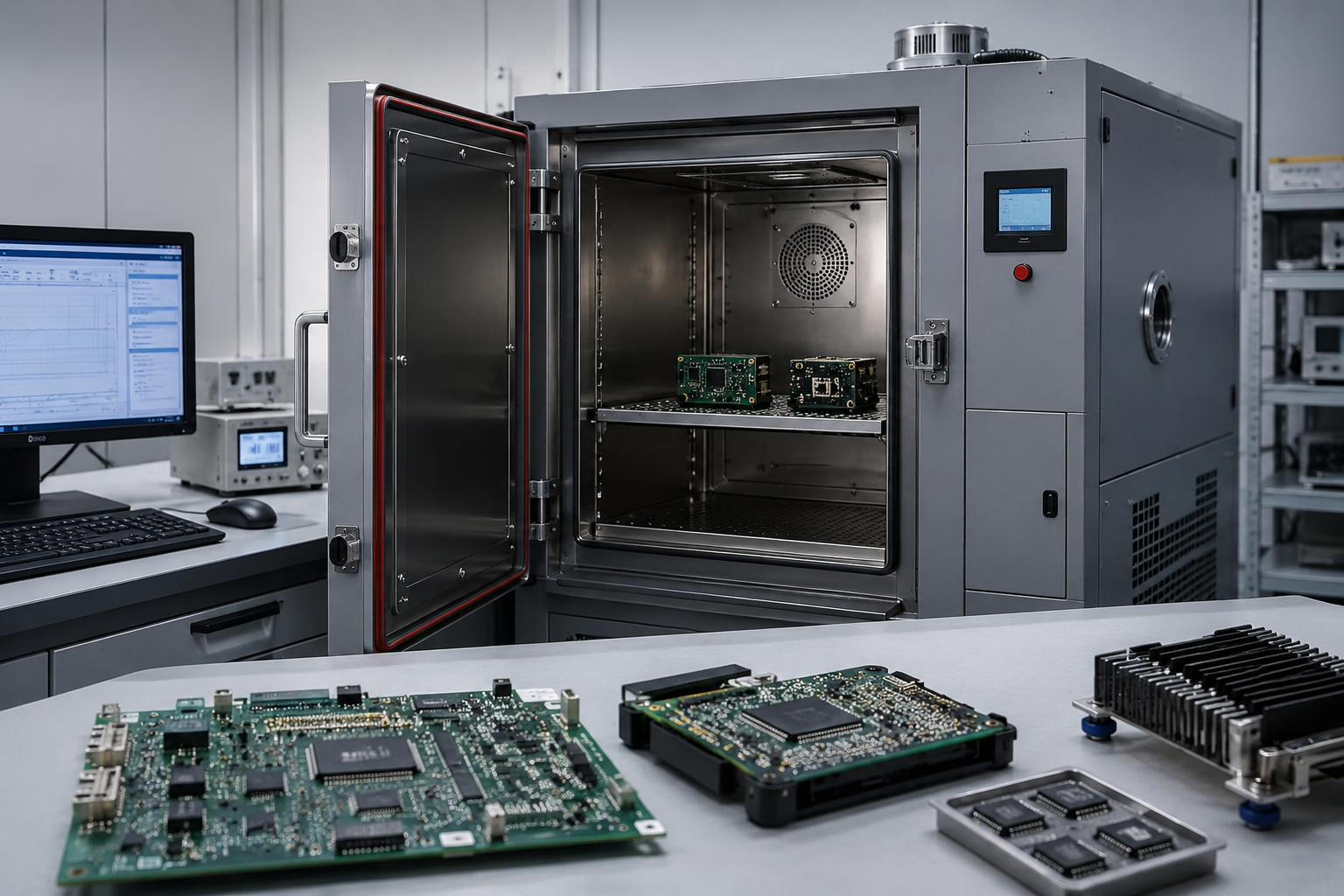

Испытания проводятся в климатических камерах тепла с возможностью точного поддержания температуры в течение длительного времени.
Испытания при пониженной температуре
Низкие температуры способны изменить свойства пластиков, компаундов, клеевых соединений и герметиков. Кроме того, увеличивается риск механических повреждений при температурных деформациях.
Проверяются:
- запуск оборудования после охлаждения;
- работоспособность электронных компонентов;
- изменение электрических характеристик;
- механическая прочность конструкции.
Подобные испытания особенно важны для оборудования, эксплуатируемого на открытом воздухе или в северных регионах.
Испытания на воздействие влажности
Высокая влажность считается одним из наиболее опасных факторов для электроники.
Она может привести к:
- коррозии токопроводящих элементов;
- снижению сопротивления изоляции;
- появлению токов утечки;
- нарушению работы датчиков;
- разрушению защитных покрытий.
Климатические камеры позволяют поддерживать стабильную температуру и относительную влажность в течение нескольких суток или недель, моделируя реальные условия эксплуатации.
Термоциклирование
Одним из наиболее распространенных испытаний является циклическое изменение температуры.
Изделие многократно подвергается нагреву и охлаждению, что вызывает постоянное расширение и сжатие материалов.
Такие испытания позволяют выявить:
- усталостные разрушения пайки;
- образование микротрещин;
- потерю герметичности;
- разрушение клеевых соединений;
- снижение надежности электронных компонентов.
Именно термоциклирование считается одним из наиболее эффективных методов оценки долговечности микроэлектроники.
Термошоковые испытания
Если изделие может подвергаться резким перепадам температуры, дополнительно проводят испытания на термошок.
В отличие от обычного термоциклирования, где температура меняется постепенно, при термошоке изделие практически мгновенно переносится из холодной среды в горячую и обратно.
Такой режим позволяет проверить устойчивость конструкции к экстремальным температурным нагрузкам и выявить дефекты, которые могут не проявляться при плавном изменении температуры.
Испытания при пониженном давлении
Для авиационной, космической и специальной техники обязательными являются испытания в условиях пониженного давления.
Во время таких испытаний проверяют:
- работоспособность электроники;
- тепловые режимы;
- герметичность корпусов;
- устойчивость компонентов к разреженной атмосфере.
Для этих целей используются термобарокамеры и вакуумные испытательные камеры.
Испытания на воздействие солнечного излучения
Для оборудования наружного размещения дополнительно оценивается устойчивость к длительному воздействию солнечного излучения.
Испытания позволяют определить:
- изменение температуры корпуса;
- старение пластиков;
- выцветание покрытий;
- изменение механических свойств материалов.
Такие испытания особенно актуальны для телекоммуникационного оборудования, солнечных электростанций, транспортной инфраструктуры и приборов наружной установки.
Какое оборудование используется
Для проведения климатических испытаний микроэлектроники применяются различные виды испытательного оборудования:
- камеры тепла и холода;
- камеры тепла, холода и влажности;
- термошоковые камеры;
- термобарокамеры;
- вакуумные камеры;
- камеры солнечного излучения.
Выбор оборудования определяется условиями эксплуатации изделия и требованиями нормативной документации.
Какие испытания обязательны
Универсального перечня испытаний не существует. Их состав определяется назначением изделия, условиями эксплуатации и требованиями стандартов.
Однако для большинства электронных устройств перед запуском серийного производства рекомендуется проводить:
| Вид испытаний | Назначение |
|---|---|
| Повышенная температура | Проверка работоспособности и тепловой устойчивости |
| Пониженная температура | Оценка работы при отрицательных температурах |
| Повышенная влажность | Проверка устойчивости к конденсату и коррозии |
| Термоциклирование | Выявление усталостных дефектов конструкции |
| Термошок (при необходимости) | Проверка стойкости к резким перепадам температур |
| Пониженное давление (при необходимости) | Испытания для авиационной и космической техники |
| Солнечное излучение (при необходимости) | Проверка изделий наружного применения |
Заключение
Климатические испытания являются обязательным этапом разработки современной микроэлектроники. Они позволяют обнаружить скрытые дефекты конструкции, оценить надежность изделия и подтвердить его соответствие требованиям нормативной документации еще до начала серийного производства.
Комплексная программа испытаний с использованием климатических камер, термошокового, вакуумного и другого специализированного оборудования позволяет значительно снизить риск отказов в эксплуатации, повысить качество продукции и сократить затраты на гарантийное обслуживание. Именно поэтому климатические испытания сегодня являются неотъемлемой частью жизненного цикла большинства электронных изделий — от опытного образца до серийного выпуска.
