Термошоковые камеры: когда они действительно нужны, а когда — нет
Термошоковые испытания позволяют оценить, как изделие ведет себя при резкой смене температуры. В отличие от обычных климатических испытаний, где температура изменяется постепенно, термошоковая камера создает практически мгновенный переход из холодной среды в горячую и обратно.
Такое воздействие вызывает значительные механические напряжения в материалах и соединениях, поэтому термошоковые камеры применяются только тогда, когда необходимо подтвердить надежность изделия именно при резких температурных перепадах. Во многих случаях использование такого оборудования оказывается избыточным.
Что такое термошоковая камера

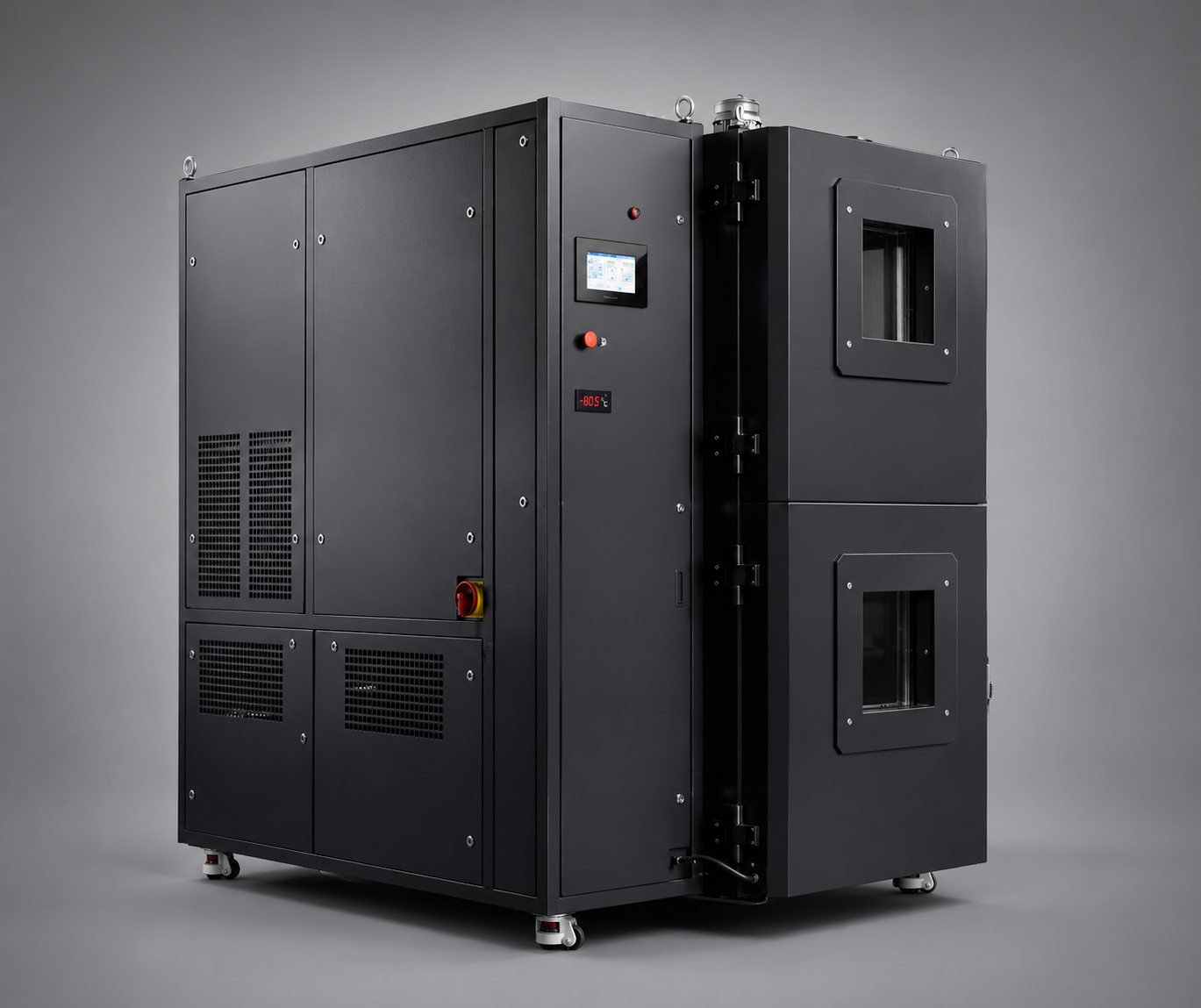

Термошоковая камера — это испытательное оборудование, предназначенное для быстрого воздействия на образец двумя экстремальными температурными режимами.
Наиболее распространенная конструкция включает две или три независимые зоны:
- холодную;
- горячую;
- рабочую (в трехзональных моделях).
Во время испытания изделие автоматически перемещается между горячей и холодной зонами либо температура воздействует за счет перемещения воздушных потоков. В результате образец за считанные секунды оказывается в совершенно иной температурной среде.
Диапазон температур зависит от модели оборудования, но чаще всего составляет:
- охлаждение до −70…−80 °C;
- нагрев до +150…+200 °C.
При этом время перехода между режимами обычно занимает всего несколько секунд.
Чем термошок отличается от климатических испытаний
Главное отличие заключается в скорости изменения температуры.
В обычной климатической камере температура меняется постепенно с заданной скоростью. Это позволяет моделировать естественные условия эксплуатации или хранения изделий.
В термошоковой камере изделие практически мгновенно переходит из одной температурной среды в другую. Такой режим создает значительно более высокие механические напряжения и позволяет выявить дефекты, которые могут не проявиться при плавном нагреве или охлаждении.
Поэтому термошоковые испытания нельзя заменить обычными климатическими испытаниями, но и наоборот — далеко не каждое изделие требует именно термошока.
Когда термошоковая камера действительно необходима
Использование термошоковой камеры оправдано, если изделие в процессе эксплуатации регулярно подвергается резким перепадам температуры или если такие испытания предусмотрены нормативной документацией.
Наиболее часто термошоковые испытания проводят для:
- электронных плат и модулей;
- автомобильной электроники;
- авиационного и космического оборудования;
- изделий военного назначения;
- датчиков и приборов;
- светодиодной техники;
- аккумуляторов и элементов питания;
- изделий с пайкой, клеевыми или герметичными соединениями.
Испытания позволяют обнаружить скрытые производственные дефекты, нарушение пайки, образование микротрещин, потерю герметичности и другие повреждения, возникающие вследствие неодинакового температурного расширения различных материалов.
Когда достаточно обычной климатической камеры
Во многих случаях применение термошоковой камеры экономически нецелесообразно.
Если изделие эксплуатируется без резких температурных переходов, достаточно испытаний в стандартной климатической камере.
Обычные климатические камеры подходят для:
- проверки работоспособности при низких и высоких температурах;
- испытаний на циклическое изменение температуры;
- испытаний тепло-холод;
- тепло-влажностных испытаний;
- проверки хранения продукции;
- определения срока службы изделий.
Для большинства промышленных изделий именно такие испытания полностью соответствуют условиям эксплуатации.
Преимущества термошоковых испытаний
Использование термошоковой камеры позволяет:
- выявить скрытые дефекты на ранней стадии;
- оценить надежность соединений различных материалов;
- проверить качество пайки и герметизации;
- сократить риск отказов при эксплуатации;
- подтвердить соответствие требованиям отраслевых стандартов.
Особенно важны такие испытания для продукции, отказ которой может привести к серьезным последствиям или дорогостоящему ремонту.
Основные различия
| Параметр | Климатическая камера | Термошоковая камера |
|---|---|---|
| Изменение температуры | Плавное | Практически мгновенное |
| Основная задача | Моделирование условий эксплуатации | Проверка стойкости к резким перепадам температуры |
| Воздействие на изделие | Умеренное | Высокие термические напряжения |
| Типовые испытания | Тепло, холод, влажность, циклирование | Термошок, ускоренные испытания надежности |
| Область применения | Большинство промышленных изделий | Электроника, авиация, космос, автомобильная промышленность |
Как понять, нужна ли термошоковая камера
Перед выбором испытательного оборудования рекомендуется ответить на несколько вопросов:
- Предусмотрены ли термошоковые испытания нормативной документацией?
- Будет ли изделие эксплуатироваться при резких перепадах температуры?
- Содержит ли конструкция материалы с различным коэффициентом температурного расширения?
- Необходимо ли проверить качество пайки, клеевых или герметичных соединений?
- Требуется ли проведение ускоренных испытаний надежности?
Если большинство ответов отрицательные, вероятнее всего, для решения задачи будет достаточно стандартной климатической камеры.
Заключение
Термошоковые камеры являются специализированным испытательным оборудованием, предназначенным для моделирования экстремально быстрых температурных переходов. Они позволяют выявлять дефекты, которые могут не проявляться при обычных климатических испытаниях, однако необходимость их применения возникает далеко не всегда.
Если задача заключается в проверке устойчивости изделия к высоким или низким температурам, циклическому нагреву и охлаждению либо воздействию влажности, рациональнее использовать классическую климатическую камеру. Термошоковое оборудование следует выбирать в тех случаях, когда реальные условия эксплуатации или требования стандартов предполагают именно резкие перепады температуры и повышенные термические нагрузки на изделие.
