Вакуумные испытания: чем отличаются камеры среднего и глубокого вакуума
Вакуумные испытания позволяют проверить работоспособность материалов, деталей, приборов и готовых изделий в условиях пониженного давления. Такие испытания востребованы в авиационной, космической, электронной, оборонной промышленности, а также в научно-исследовательских лабораториях.
Для проведения испытаний применяются вакуумные камеры различных типов. Наиболее распространены камеры среднего вакуума и камеры глубокого вакуума. Несмотря на схожий принцип работы, они существенно отличаются по уровню создаваемого разрежения, конструкции, температурным возможностям и области применения.

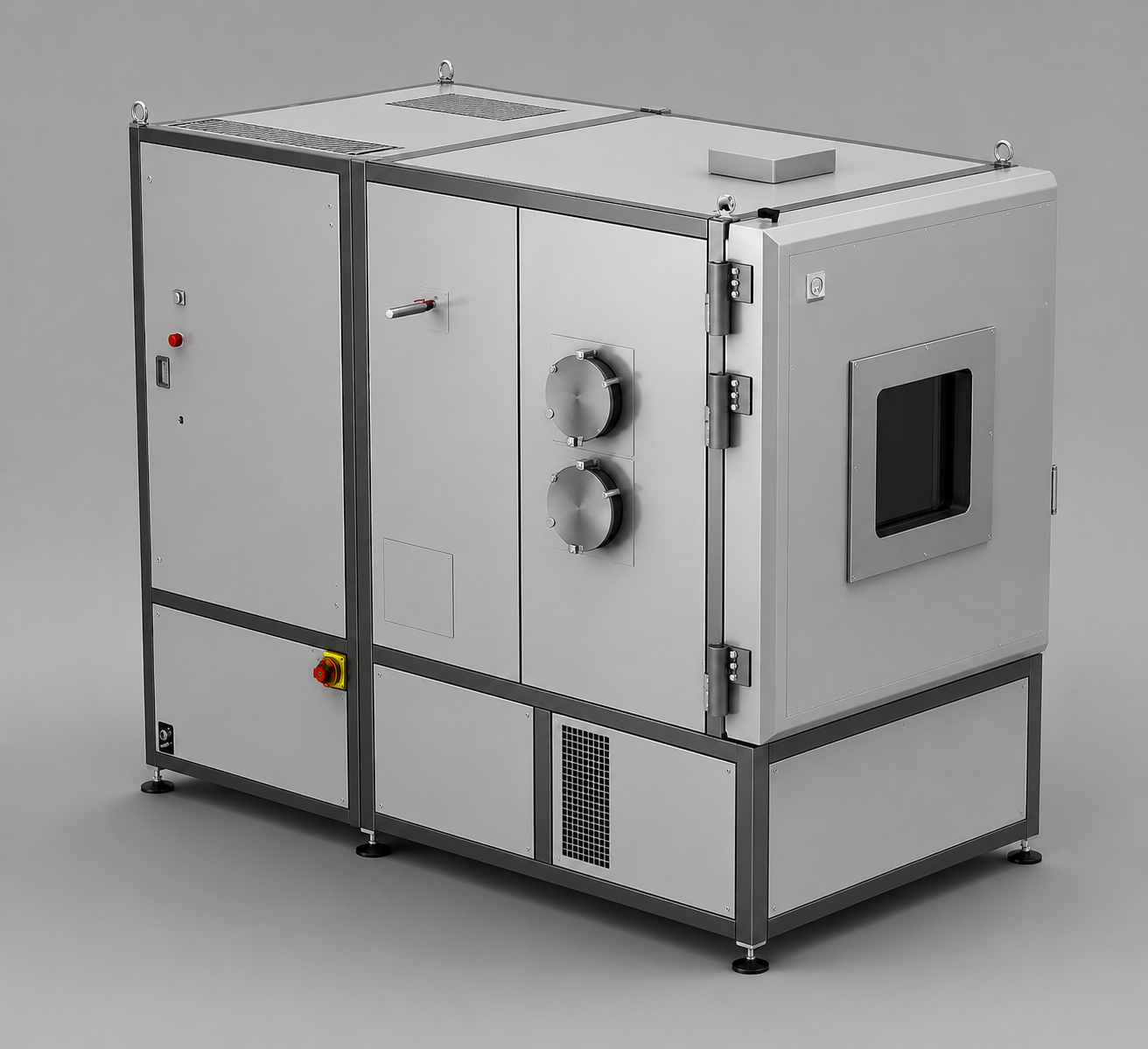

Камеры среднего вакуума
Камеры среднего вакуума предназначены для проведения большинства промышленных испытаний, связанных с воздействием пониженного атмосферного давления. Они позволяют моделировать условия эксплуатации изделий на больших высотах, проверять герметичность, надежность работы оборудования и проводить комплексные климатические испытания.
Во многих моделях вакуум сочетается с нагревом или охлаждением рабочей камеры, что дает возможность проводить испытания сразу по нескольким воздействующим факторам.
Камеры среднего вакуума применяются для испытаний:
- электронных компонентов;
- приборов и датчиков;
- авиационного оборудования;
- аккумуляторов и элементов питания;
- различных промышленных изделий.
Как правило, минимальное давление в таких камерах составляет около 1 мм рт. ст. (примерно 130 Па), чего достаточно для большинства стандартных испытаний.
Камеры глубокого вакуума
Камеры глубокого вакуума предназначены для создания значительно более высокого уровня разрежения. Они используются там, где необходимо максимально точно воспроизвести условия верхних слоев атмосферы или открытого космического пространства.
Такое оборудование позволяет достигать давления порядка 10⁻⁶ мм рт. ст. и ниже. Благодаря этому камеры применяются для испытаний космической техники, спутниковых систем, высокотехнологичной электроники, вакуумных приборов и проведения научных исследований.
Высокий уровень герметичности и стабильность параметров делают камеры глубокого вакуума незаменимыми при испытаниях изделий, работающих в экстремальных условиях.
Температурные возможности
При вакуумных испытаниях зачастую необходимо одновременно воздействовать на изделие не только пониженным давлением, но и высокой или низкой температурой. Такое сочетание факторов позволяет наиболее точно воспроизвести реальные условия эксплуатации оборудования.
Камеры среднего вакуума обычно оснащаются системой нагрева и охлаждения, позволяющей проводить испытания в широком диапазоне температур — как правило, до −70…−80 °C при охлаждении и до +150…+180 °C при нагреве (в зависимости от модели и комплектации).
Камеры глубокого вакуума также могут работать с различными температурными режимами. Для моделирования условий космического пространства они нередко оснащаются криогенными экранами, охлаждаемыми жидким азотом. Такое решение позволяет получать температуры до −196 °C при одновременном поддержании сверхнизкого давления.
Таким образом, отличие заключается не только в уровне вакуума, но и в возможности воспроизводить сочетание глубокого вакуума и экстремально низких температур, необходимое для специализированных испытаний.
Конструктивные особенности
Создание глубокого вакуума требует более сложной конструкции оборудования.
По сравнению с камерами среднего вакуума камеры глубокого вакуума имеют:
- увеличенную толщину стенок рабочей камеры;
- усиленный силовой каркас;
- высокогерметичную систему уплотнения дверей с прижимными механизмами;
- многоступенчатую систему вакуумной откачки, включающую форвакуумные и высоковакуумные насосы;
- материалы с минимальным газовыделением и специальную подготовку внутренних поверхностей.
Такие конструктивные особенности обеспечивают стабильное поддержание сверхнизкого давления в течение длительного времени.
Основные различия
| Параметр | Камера среднего вакуума | Камера глубокого вакуума |
|---|---|---|
| Минимальное давление | около 1 мм рт. ст. | до 10⁻⁶ мм рт. ст. и ниже |
| Температурный диапазон | Нагрев и охлаждение в широком диапазоне | Нагрев, охлаждение, возможность работы с криогенными экранами до −196 °C |
| Область применения | Промышленные и климатические испытания | Космическая техника, научные исследования, высокотехнологичная электроника |
| Система откачки | Форвакуумный насос | Форвакуумный и высоковакуумный насосы |
| Конструкция | Усиленная | Максимально герметичная, рассчитанная на сверхнизкое давление |
Как выбрать подходящую камеру
При выборе вакуумной камеры необходимо учитывать задачи испытаний и требования нормативной документации.
Если требуется проверить изделие при пониженном атмосферном давлении, провести климатические испытания или подтвердить соответствие требованиям ГОСТ и технических условий, оптимальным решением станет камера среднего вакуума.
Если же испытательная программа предусматривает моделирование условий космоса, сверхнизкое давление или работу с криогенными температурами, потребуется камера глубокого вакуума.
При выборе оборудования также важно учитывать:
- необходимый диапазон температур;
- объем рабочей камеры;
- скорость достижения заданного вакуума;
- время удержания режима;
- точность поддержания параметров;
- возможность автоматизации испытаний;
- соответствие требованиям технического задания.
Заключение
Камеры среднего и глубокого вакуума предназначены для решения разных испытательных задач. Камеры среднего вакуума оптимальны для большинства промышленных и климатических испытаний, тогда как камеры глубокого вакуума используются при моделировании экстремальных условий эксплуатации, характерных для космической техники и научных исследований.
Правильно подобранное оборудование позволяет достоверно воспроизводить необходимые параметры испытательной среды, получать объективные результаты и обеспечивать соответствие продукции требованиям отраслевых стандартов и технической документации.
