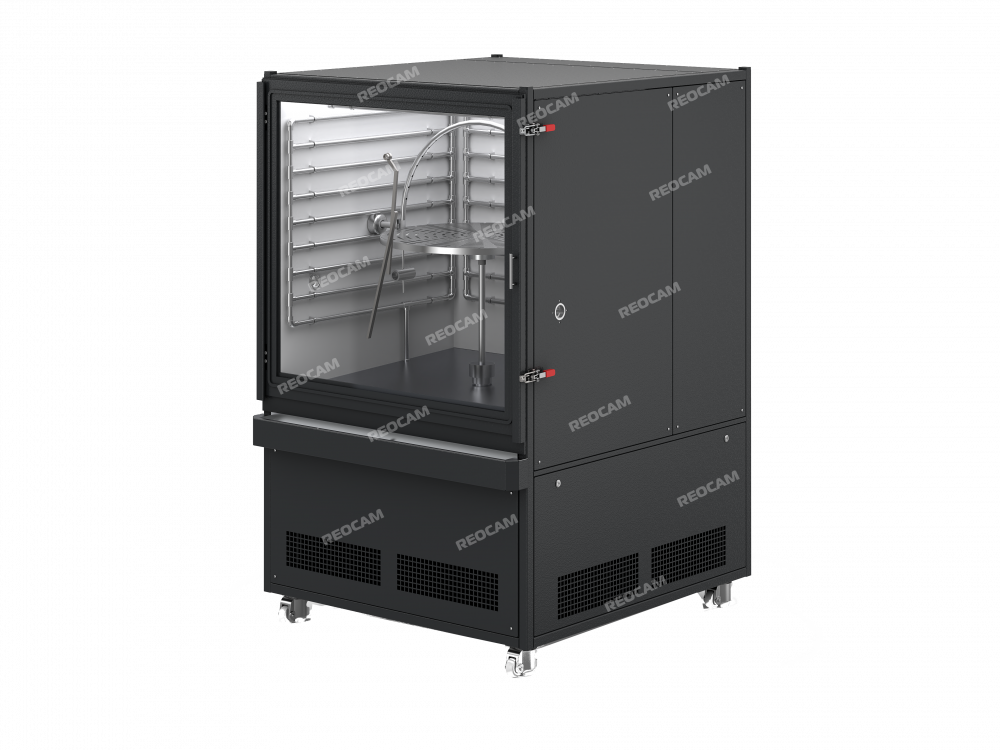

Камера дождевания REOCAM R-1000

Предлагаем Вам изготовление камеры дождевания объёмом 1 куб.м. по Вашему техническому заданию. Камера предназначена для испытания изделий по ГОСТ РВ 20.57.306-98 п.5-17, ГОСТ РВ 20.57.416-98 метод 218-1 а также для проверки соответствия степеней защиты, обеспечиваемых оболочками: IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX6K, IPX9K.

Характеристики камеры

размеры внутреннего объёма (ширина)×(глубина)×(высота), мм

1000×1000×1000

габаритные размеры (Ш×Г×В), мм

2300×1480×2150

Световой проем двери, (Ш×В), мм

900×900

Материал двери

Оргстекло

Электропитание

380В, 50Гц, 3L+N+PE

Максимальная потребляемая мощность, кВт

7.5

Количество основных насосов, шт

1

Конструктив рабочего объёма

сварная конструкция

Материал внутреннего объёма

PPRS-E

Материал бака

нержавеющая сталь AISI304

Объем бака автономной системы водоснабжения, куб.м

0.5

Максимальная масса испытуемого изделия, кг

1000

Диаметр поворотного стола, мм

800

Освещение рабочего объёма

влагозащищенными светильниками

Начальная температура дождевания, регулируемая

от 15 до 80°С

Угол наклона форсунок, градус

0, 30, 60, 90

Расход воды, л/мин

14-16

Условия эксплуатации камеры

Температура, °С

15..35

Относительная влажность воздуха, %

70-80

Максимальная высота над уровнем моря, м

1000

Метрологические характеристики камеры

Соответствие стандарту

Значения

Интенсивность дождевания, мм/мин

ГОСТ РВ 20.57.416-98

ОСТ В 01090-2003

5..15

Конструкция камеры

Камера представляет собой конструкцию на базе гнуто-сварного каркаса из конструкционной стали с двухслойным покрытием из порошковой эмали. Внутренняя поверхность рабочего объема – из полипропилена. Теплоизоляция – вспененный полиуретан (PUR).

Дверь рабочего объёма - распашная с шарнирно-рычажными зажимами. Смотровое окно в двери оснащается системой очистки о капель (скребок).

В камере устанавливаются светильники, обеспечивающие достаточную освещённость для наблюдения за процессом испытаний.

Система орошения

Для имитации дождя с заданной интенсивностью внутри камеры устанавливаются оросительные секции, изготовленные из нержавеющей трубы.

  • Г-образная дождевальные рамки с углом наклона форсунок 0, 30, 60, 90°;
  • Г-образные дождевальные рамки имеют по 3 дождевальных контура;
  • Отверстия в форсунках диаметром 0,4 мм;
  • Направление потока дождя сверху и с боковых стен по периметру;

Собираемая в нижней части камеры вода очищается от примесей системой фильтрации, после чего поступает обратно в накопительный бак.

Насосная установка состоит из центробежного многоступенчатого насоса с частотно-регулируемым приводом и системы автоматики, обеспечивающих подачу воды в оросительную установку и регулировку требуемой интенсивности дождевания. Система автоматики защищает насос от сухого хода, от перегрева двигателя насоса.

Температурная подготовка воды

Для обеспечения требования ГОСТ «Температура воды в начале испытаний должна быть ниже температуры аппаратуры на 5—10°С» установлена холодильная машина, обеспечивающая подготовку воды в буферной емкости до нужной температуры. Для обеспечения испытаний на IPX9K установлены электронагреватели, обеспечивающие температуру воды 80±5°С.

Система очистки воды

Накопительный бак служит для хранения необходимого буферного объёма воды, необходимого для бесперебойного обеспечения оросительной установки водой.  Первоначальное наполнение бака происходит в автоматическом режиме из системы ХВС предприятия через систему предварительной очистки.

Предварительная очистка водопроводной воды осуществляется промышленной установкой обратного осмоса, состоящей из 3х ступеней предварительной очистки и обратноосмотической мембраны.

Система автоматики

Система строится на базе свободно программируемого контроллера с высокоточными измерительными каналами. Пульт управления (сенсорная панель с диагональю экрана 7”) расположена в удобном для оператора месте на лицевой поверхности шкафа управления.

Связь с ПК обеспечивается по интерфейсу Ethernet(Wi-Fi), протокол ModBUS-TCP.

Силовой электрощит (включая контроллер) расположен справа от рабочего объема.

Система измерения

Камера оснащается контрольным цилиндром в соответствии с требованиями ГОСТ РВ 20.57.416-98.

Аттестация

Аттестация

По завершении пусконаладочных испытаний климатическая камера может пройти первичную метрологическую аттестацию по ГОСТ Р 8.568-97 или аттестацию по ГОСТ РВ 0008-002-2013 для   оборудования, применяемого при оценке соответствия оборонной продукции, стоимость аттестации уточняется в зависимости от программы испытаний.

Предоставляемая документация:

  • Паспорт
  • Руководство по эксплуатации
  • Программа и методика аттестации
  • Комплект схем

Дополнительные опции

Датчик температуры на образце

Дополнительный порт Ø 100 мм

Дополнительный нестандартный порт
