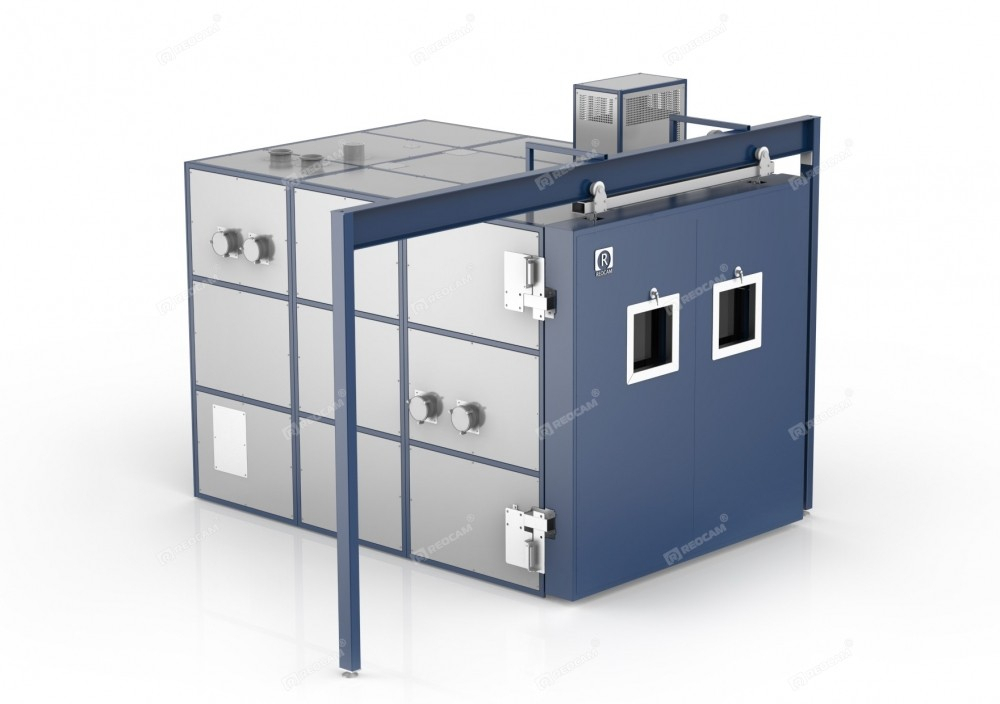

Предлагаем Вам изготовление камеры объемом 30 куб.м. по Вашему техническому заданию. Камера предназначена для испытания изделий по ГОСТ РВ 20.57.416-98 метод 218-1, ГОСТ РВ 20.57.306-98 метод 5.17.
Предлагаем Вам изготовление камеры объемом 30 куб.м. по Вашему техническому заданию. Камера предназначена для испытания изделий по ГОСТ РВ 20.57.416-98 метод 218-1, ГОСТ РВ 20.57.306-98 метод 5.17.
|
размеры внутреннего объема, м: (высота)×(глубина)×(ширина); |
3×3×3,3 |
|
|
габаритные размеры (ВхШ×Г), м: |
5×4 [1]×5 |
|
|
Электропитание |
380В, 50Гц, 3L+N+PE |
|
|
Максимальная потребляемая мощность, кВт |
18 [2] |
|
|
Масса камеры, кг |
2500 |
|
|
Метрологические характеристики камеры |
Соответствие стандарту |
Значения |
|
Интенсивность дождевания, мм/мин |
ГОСТ РВ 20.57.416-98 |
3..5 |
|
Отклонение интенсивности дождя от заданной, мм |
|
±2 |
|
Диапазон воспроизводимых температур, °С |
ГОСТ Р 53618-2009 |
Не контролируется |
[1] Габаритный размер может быть уточнен в процессе проектирования
[2] Мощность будет уточняться в процессе проектирования
Камера представляет собой конструкцию из сэндвич панелей (с отделкой из нержавеющей стали), толщиной 80мм, размещенную внутри силового каркаса из стальной профилированной трубы. [1]
Наполнитель панелей – вспененный полиуретан (PUR). Применяемые сэндвич панели соответствуют требованиям пожарной безопасности и имеют предел огнестойкости EI15 (сертификат пожарной безопасности).
Освещение камеры – светодиодные светильники со степенью защиты от пыли и влаги IP65. Включение освещения производится с пульта управления.
Камера монтируется на бетонном основании. Подготовка для проведения работ по заливке бетона выполняется силами Заказчика по чертежам и под контролем специалистов НПФ «РЕОМ». Бетонное основание армируется стальной арматурной сеткой в объеме, необходимом чтобы выдерживать нагрузку от изделия. В основании предусматриваются каналы для отвода воды, дренажная система, требуемые уклоны для исключения зон застоя воды. Наружная поверхность основания покрывается износостойким эпоксидным составом.
Подъемные ворота устанавливаются таким образом, чтобы обеспечить полное открытие торцевой стены и световой проем (ШхВ) 3000х3000мм. Привод ворот электромеханический. Для доступа в камеру в воротах предусматривается дверь со световым проемом 800х2000мм. Также внутри камеры расположена кнопка аварийной остановки.
За камерой предусматривается технологический приямок, глубиной не менее 1м. В данном приямке будут размещены: система очистки воды, накопительный бак для системы дождевания, насосная группа.
Для закатывания Изделия в камеру предусматривается порт для ввода троса лебедки. Расположение порта и фундамента под лебедку выполняются по эскизу Заказчика. Опционально устанавливается тяговая лебедка необходимой грузоподъемности. Лебедка она оснащается пультом дистанционного управления, системой контроля потребляемого тока (для защиты от заклинивания), системой концевых выключателей (для отключения при достижении изделием требуемого положения).
[1] Конструкция каркаса уточняется в зависимости от несущей способности стен здания
Для имитации дождя с интенсивностью 3..5мм/мин внутри камеры (с четырех сторон+крыша) устанавливаются оросительные секции, изготовленные из нержавеющей трубы. Оросительные секции занимают не более 75мм с каждой стороны камеры. Форсунки направлены под углом 45°. Балансировочные краны в каждой секции выравнивают давление и обеспечивают равномерное орошение изделия со всех сторон. Для обеспечения беспрепятственного закатывания изделия в камеру со стороны ворот секции изготавливаются распашными (на поворотных гидроразъемах).
Центробежные насосы Calpeda (Италия) подают воду из накопительного бака в оросительные секции. Собираемая в каналах бетонного основания камеры вода стекает в приямок, откуда канализационным насосом подается в систему очистки. В системе вода очищается примесей, после чего поступает обратно в накопительный бак.
Канализационный насос осуществляет перекачку загрязненной жидкости из приямка камеры дождевания в систему механической фильтрации где она, очищается от примесей и поступает в накопительный бак. Затем вода насосной установкой нагнетается в систему орошения.
Сбор жидкости, стекающий с оросительного устройства, осуществляется за счет гравитации. Канализационный насос (дренажный погружной насос с вихревым рабочим колесом), предназначенный для перекачки сильно загрязненной воды с большим диаметром твердых частиц расположен в нижней точке приямка
Накопительный бак служит для хранения необходимого буферного объема воды, необходимого для бесперебойного обеспечения оросительной установки водой. Первоначальное наполнение бака происходит в автоматическом режиме из системы ХВС предприятия через фильтр. На входе воды в бак установлен прибор учета воды (счетчик).
Также в накопительном баке предусмотрена холодильная установка для предварительного охлаждения воды, т.к. по условиям ГОСТ РВ 20.57.416-98 начинать дождевание следует с температурой воды на 10°С ниже, чем температура изделия, что в летний период недостижимо без принудительного охлаждения.
На выходе из накопительного бака, перед насосной установкой, устанавливается дополнительный фильтр, для защиты насоса и форсунок оросительной системы.
Насосная установка состоит из центробежного многоступенчатого насоса с частотно-регулируемым приводом и системы автоматики, обеспечивающих подачу воды в оросительную установку и регулировку требуемой интенсивности дождевания. Система автоматики защищает насос от сухого хода, от перегрева двигателя насоса. Интеллектуальная система контроля интенсивности дождевания автоматически производит измерения в контрольной точке и может корректировать производительность насоса.
Система строится на базе свободно программируемого контроллера с высокоточными измерительными каналами.
Пульт управления (сенсорная панель) выносится в любое удобное для оператора место.
Связь с ПК обеспечивается по интерфейсу RS485(или Ethernet), протокол ModBUS-RTU. В стоимость входит программное обеспечение (ПО) для записи протокола испытаний на ПК с возможностью просмотра, печати и экспорта в формат *.xls, просмотра текущих значений температуры (и влажности), журнала аварий. Также в ПО имеются удобные функции для вывода на экран, распечатки и экспорта графиков.
Силовой электрощит (включая контроллер) расположен за камерой. Для регулирования интенсивности дождевания предусмотрен преобразователь частоты для регулировки производительности насоса.
Пульт управления представляет собой сенсорную панель, на которой отображаются текущие режимы, время испытаний, сообщения об ошибках. Имеется кнопка аварийной остановки. Также могут быть предусмотрены любые органы управления с механическими кнопками (по желанию Заказчика), для обеспечения возможности работы персонала с мокрыми и грязными руками. Внешний вид пульта управления согласовывается дополнительно.
Система автоматики обеспечивает следующие виды защит:
При изготовлении системы управления камеры применяются элементы электротехники и автоматики ведущих производителей: Schneider Electric, Legrand, ABB, LG, ОВЕН, МЗТА, Segnetics и других.
Интеллектуальная система контроля интенсивности дождевания автоматически производит измерения в контрольной точке путем замера времени наполнения контрольного цилиндра в соответствии с требованиями ГОСТ РВ 20.57.416-98.
Аттестация
По завершении пусконаладочных испытаний климатическая камера может пройти первичную метрологическую аттестацию по ГОСТ Р 8.568-97 или аттестацию по ГОСТ РВ 0008-002-2013 для оборудования, применяемого при оценке соответствия оборонной продукции, стоимость аттестации уточняется в зависимости от программы испытаний.
