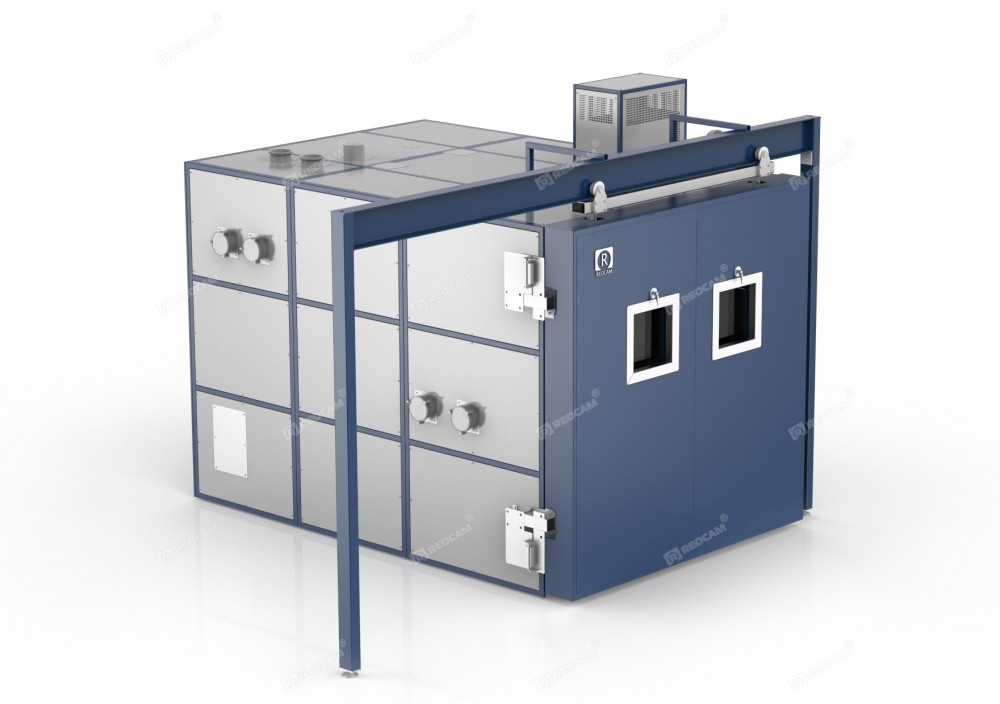

Камера тепла-влаги-дождевания REOCAM R-16k

Предлагаем Вам изготовление камеры объемом 18 куб.м. по Вашему техническому заданию. Камера предназначена для испытания изделий по ГОСТ РВ 20.57.416-98 метод 218-1, ГОСТ РВ 20.57.306-98 метод 5.17.

Характеристики камеры

размеры внутреннего объема, м:

(высота)×( ширина)×( глубина);



2х2х4

габаритные размеры (ВхШ×Г), м:

3х2,5х5,5

Электропитание

380В, 50Гц, 3L+N+PE

Максимальная потребляемая мощность, кВт

10 [1]

Масса камеры, кг

1200

Метрологические характеристики камеры

Соответствие стандарту

Значения

Интенсивность дождевания, мм/мин

ГОСТ РВ 20.57.416-98

2..5

Отклонение интенсивности дождя от заданной, мм

±2

Диапазон воспроизводимых температур, °С

ГОСТ Р 53618-2009

Не контролируется

[1] Мощность будет уточняться в процессе проектирования

Конструкция камеры

Камера представляет собой конструкцию из сэндвич панелей (с отделкой из нержавеющей стали), толщиной 80мм, размещенную внутри силового каркаса из стальной профилированной трубы [1].

Наполнитель панелей – вспененный полиуретан (PUR). Применяемые сэндвич панели  соответствуют требованиям пожарной безопасности и имеют предел огнестойкости EI15 (сертификат пожарной безопасности).

Освещение камеры – светодиодные светильники со степенью защиты от пыли и влаги IP65. Включение освещения производится с пульта управления.

Камера монтируется на бетонном основании. Подготовка для проведения работ по заливке бетона выполняется силами Заказчика по чертежам и под контролем специалистов НПФ «РЕОМ».  Бетонное основание армируется стальной арматурной сеткой в объеме, необходимом чтобы выдерживать нагрузку от изделия. В основании предусматриваются каналы для отвода воды, дренажная система, требуемые уклоны для исключения зон застоя воды. Наружная поверхность основания покрывается износостойким эпоксидным составом.

Распашные ворота устанавливаются таким образом, чтобы обеспечить полное открытие торцевой стены и световой проем (ШхВ) 2000х2000мм.

За камерой предусматривается технологический приямок, глубиной не менее 1м. В данном приямке будут размещены: система очистки воды, накопительный бак для системы дождевания, насосная группа.


[1] Конструкция каркаса уточняется в зависимости от несущей способности стен здания

Система дождевания

Для имитации дождя с интенсивностью 2..5мм/мин внутри камеры (с четырех сторон+крыша) устанавливаются оросительные секции, изготовленные из нержавеющей трубы. Оросительные секции занимают не более 75мм с каждой стороны камеры. Форсунки направлены под углом 45°. Балансировочные краны в каждой секции выравнивают давление и обеспечивают равномерное орошение изделия со всех сторон. Для обеспечения беспрепятственного закатывания изделия в камеру со стороны ворот секции изготавливаются распашными (на поворотных гидроразъемах).

Центробежные насосы Calpeda (Италия) подают воду из накопительного бака в оросительные секции. Собираемая в каналах бетонного основания камеры вода стекает в приямок, откуда канализационным насосом подается в систему очистки. В системе вода очищается примесей, после чего поступает обратно в накопительный бак.

Система очистки воды

Канализационный насос осуществляет перекачку загрязненной жидкости из приямка камеры дождевания в систему механической фильтрации, где она очищается от примесей и поступает в накопительный бак. Затем вода насосной установкой нагнетается в систему орошения.

Сбор жидкости, стекающий с оросительного устройства, осуществляется за счет гравитации. Канализационный насос (дренажный погружной насос с вихревым рабочим колесом),  предназначенный для перекачки сильно загрязненной воды с большим диаметром твердых частиц  расположен в нижней точке приямка.

Накопительный бак служит для хранения необходимого буферного объема воды, необходимого для бесперебойного обеспечения оросительной установки водой. Первоначальное наполнение бака происходит в автоматическом режиме из системы ХВС предприятия через фильтр. На входе воды в бак установлен прибор учета воды (счетчик).

Также для накопительного бака предусмотрена холодильная установка для предварительного охлаждения воды, т.к. по условиям ГОСТ РВ 20.57.416-98 начинать дождевание следует с температурой воды на 10°С ниже, чем температура изделия, что в летний период недостижимо без принудительного охлаждения.

На выходе из накопительного бака, перед насосной установкой, устанавливается дополнительный фильтр, для защиты насоса и форсунок оросительной системы.

Насосная установка состоит из центробежного многоступенчатого насоса с частотно-регулируемым приводом и системы автоматики, обеспечивающих подачу воды в оросительную установку и регулировку требуемой интенсивности дождевания.

Система автоматики

Система строится на базе свободно программируемого контроллера с высокоточными измерительными каналами. Интеллектуальная система контроля интенсивности дождевания автоматически производит измерения в контрольной точке и может корректировать производительность насоса.

Связь с ПК обеспечивается по интерфейсу RS485(или Ethernet), протокол ModBUS-RTU. В стоимость входит программное обеспечение (ПО) для записи протокола испытаний на ПК с возможностью просмотра, печати и экспорта в формат *.xls, просмотра текущих значений температуры (и влажности), журнала аварий. Также в ПО имеются удобные функции для вывода на экран, распечатки и экспорта графиков.

Силовой электрощит (включая контроллер) расположен за камерой. Для регулирования интенсивности дождевания предусмотрен преобразователь частоты для регулировки производительности насоса.

Пульт управления представляет собой сенсорную панель, на которой отображаются текущие режимы, время испытаний, сообщения об ошибках. Имеется кнопка аварийной остановки. Также могут быть предусмотрены любые органы управления с механическими кнопками (по желанию Заказчика), для обеспечения возможности работы персонала с мокрыми и грязными руками. Внешний вид пульта управления согласовывается дополнительно. Пульт управления размещается в любом удобном для оператора месте.

Система автоматики обеспечивает следующие виды защит:

  • От потери и перекоса и чередования фаз
  • От падения/превышения напряжения сети
  • От перегрева всех электродвигателей
  • От сухого хода насосов
  • От отсутствия воды

При изготовлении системы управления камеры применяются элементы электротехники и автоматики ведущих производителей: Eaton, ABB,  ОВЕН, Segnetics, Weintek и других.

Система измерения

Интеллектуальная система контроля интенсивности дождевания автоматически производит измерения в контрольной точке путем замера времени наполнения контрольного цилиндра в соответствии с требованиями ГОСТ РВ 20.57.416-98.

Аттестация и документация

Аттестация

По завершении пусконаладочных испытаний климатическая камера может пройти первичную метрологическую аттестацию по ГОСТ Р 8.568-97 или аттестацию по ГОСТ РВ 0008-002-2013 для   оборудования, применяемого при оценке соответствия оборонной продукции, стоимость аттестации уточняется в зависимости от программы испытаний.

Предоставляемая документация:

  • Паспорт
  • Руководство по эксплуатации
  • Комплект схем
